Luogo di origine: | LISHUI, ZHEJIANG |
---|---|
Marca: | VERVO |
Certificazione: | API/CE/ISO |
Numero di modello: | PSBJ61Y-1500LB-DN25 |
Quantità di ordine minimo: | 10 |
Prezzo: | Negotiable |
Imballaggi particolari: | cassa del compensato |
Tempi di consegna: | 1 settimana |
Termini di pagamento: | L/C, T/T, Western Union, D/A |
Capacità di alimentazione: | 40000pcs/month |
Nome: | Valvola di globo d'acciaio forgiata del cofano del dispositivo di tenuta a pressione | Media: | Oli, gas, acqua |
---|---|---|---|
Norma: | API602/BS5352/GOST/JIS/DIN/ISO | Pressione: | 150LB-800LB, 1500LB, 2500LB |
Potere: | Manuale, pneumatico, solenoide, elettrico attivato | Temperatura dei media: | Temperatura media, temperatura normale, temperatura elevata, - 65°F a 450°F (- 54℃ a 232℃) |
Dimensione: | 1/4" - 4", DN8-DN100 | ||
Evidenziare: | Valvola di globo industriale del volante dell'interruttore,Valvola di globo industriale Dn25 a 1 pollici,valvole di globo dn25 |

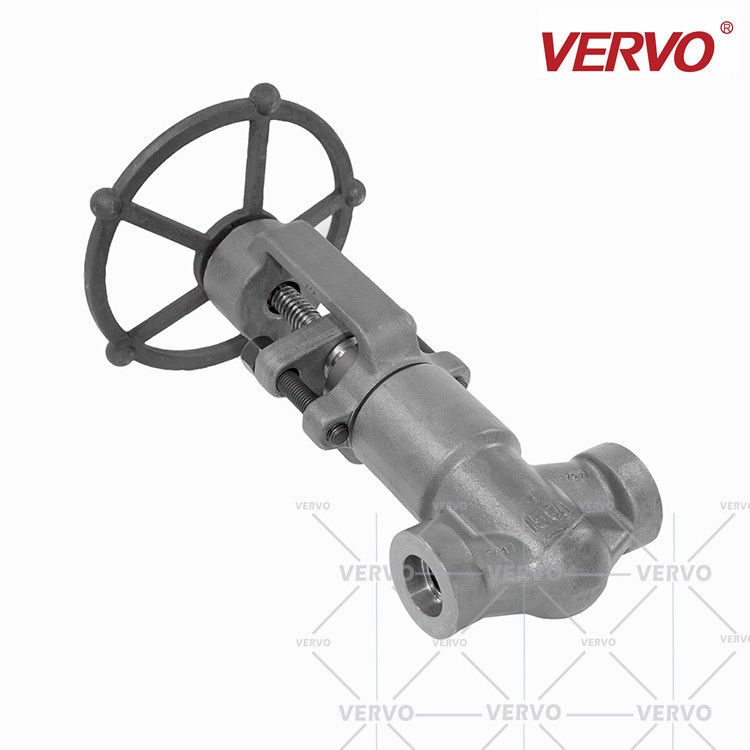

La valvola di globo ad alta pressione ha forgiato il volante a 1 pollici d'acciaio dell'interruttore della valvola di globo del cofano del dispositivo di tenuta a pressione di A105n Dn25 1500lb PSB
Valvole di globo d'acciaio forgiate
VERVO ha forgiato le valvole di globo d'acciaio è disponibile in tre progettazioni del cofano. La prima progettazione è il cofano serrato, con la guarnizione arrotolata unita e a spirale maschio-femminile, fatta in F304/grafite. La guarnizione unita dell'anello è inoltre disponibile a richiesta. La seconda progettazione è il cofano saldato con infilata e sigillare il giunto saldato. A richiesta un giunto saldato di forza di penetrazione completa è disponibile. La terza progettazione è il cofano del dispositivo di tenuta a pressione, con un giunto del cofano ed infilata del dispositivo di tenuta a pressione.
Costruzione e specificazione di progettazione della valvola di globo.
La valvola di globo di VERVO si conforma a API602, a BS5352 e a ASME B16.34. Ciascuno è provato secondo API598 e la marcatura è per MSS SP-25.
SPECIFICHE
1) Dimensione della valvola: 1/2» ~ 6"
2) Valutazione applicabile: ASME 1500# ~ 2500#
3) Temperatura: Fino a 500℃
4) Codice & norma: API, BS, ASME, ASTM
Progettato da ASME B16.11/16,25/16,34/16,5
5) Costruzioni
• Fine connessione: Tipo Incavo-saldato o flangiato
• Tipo di PSB (cofano =Pressure-Seal)
• Puntiglioso
• Manuale o a motore
(Pneumatico, elettrico, o idraulico)
Dettaglio rapido
Numero di modello | PSBJ61Y-1500LB-DN25 |
Oggetto | Valvola di globo di PSB |
Certificazione | ISO9001, ISO14001, ISO18001, CE, ST |
Forma del collegamento | Incavo welding/SW |
Materiale del corpo | Acciaio inossidabile |
Materiale della guarnizione | Guarnizione |
Caratteristica | Smontaggio ed assemblea facili |
DIMENSIONE DELLA VALVOLA DI GLOBO DI PSB
CL900~CL2500 | Cofano del dispositivo di tenuta a pressione (PSB), Porto pieno (FP), fuori della vite e del giogo (OS&Y), Filo (NPT), saldatura dell'incavo (interruttore), saldatura testa a testa (BW) |
||||||||
Dimensione (NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
Faccia a faccia | CL900 CL1500 |
L | 140 | 140 | 140 | 140 | 178 | 178 | 216 |
CL2500 | 182 | 182 | 182 | 182 | 232 | 232 | 272 | ||
Diametro del volante | CL900 CL1500 CL2500 | W | 160 | 160 | 160 | 160 | 180 | 180 | 200 |
Altezza | CL900 CL1500 | H | 325 | 325 | 325 | 325 | 430 | 430 | 495 |
CL2500 | 330 | 330 | 330 | 330 | 480 | 480 | 530 | ||
Diametro del porto di flusso | d | 8 | 13,5 | 17 | 22 | 28 | 34 | 42 | |
Peso (chilogrammi) | CL900 CL1500 | PSB | 9 | 9 | 8,9 | 8,8 | 26 | 25,6 | 45 |
CL2500 | 12,3 | 12,3 | 11,6 | 11 | 26 | 28,4 | 60 | ||
CL900~CL2500 | Cofano del dispositivo di tenuta a pressione (PSB), Porto pieno (FP), fuori della vite e del giogo (OS&Y), Flangiato (RF/RTJ) |
||||||||
Dimensione (NPS) | F.P | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | |
Faccia a faccia | CL900 CL1500 |
L (RF) | 216 | 229 | 254 | 279 | 305 | 368 | |
CL2500 | 264 | 273 | 308 | 349 | 384 | 451 | |||
Diametro del volante | CL900 CL1500 CL2500 | W | 160 | 160 | 160 | 180 | 180 | 200 | |
Altezza | CL900 CL1500 | H | 325 | 325 | 325 | 430 | 430 | 495 | |
CL2500 | 330 | 330 | 330 | 480 | 480 | 530 | |||
Diametro del porto di flusso | d | 13,5 | 17 | 22 | 28 | 34 | 42 | ||
Peso (chilogrammi) | CL900 CL1500 | PSB | 11,9 | 13,7 | 18 | 36,8 | 37 | 45 | |
CL2500 | 13 | 17 | 22 | 30 | 42 | 58 | |||
La dimensione ed i pesi sono per riferimento soltanto e conforme a cambiamento senza preavviso. | |||||||||
3. La valvola flangiata è stabilizzata dalla flangia integrale; | |||||||||
4. Per più dimensione o informazioni dimensionali, contatti prego il nostro rappresentante. |
