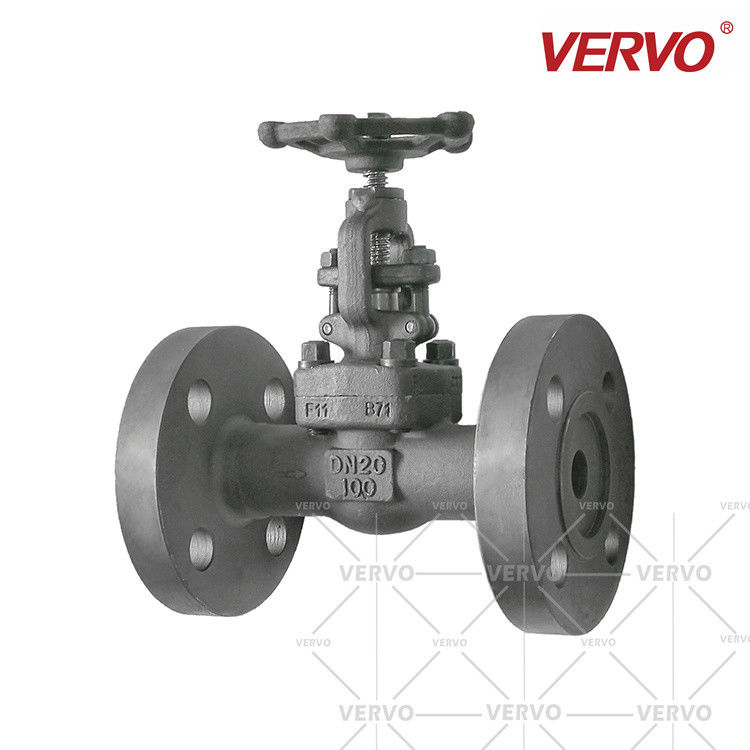

L'api a 0,75 pollici 602 ha forgiato il cofano serrato aumentante della valvola di globo del gambo della valvola di globo il PN 100 d'acciaio

Cofano serrato a 0,75 pollici d'acciaio forgiato a 0,75 pollici della valvola di globo della valvola di globo del gambo di aumento della valvola di globo della valvola di globo Pn100

″ di 1/2 - 2 ″
150lb-2500lb
Progettazione di base: API 602, ANSI B16.34
Prova & ispezione: Api 598

Caratteristiche del progetto

• Fuori della vite e del giogo (OS&Y)
• Ghiandola di imballaggio d'allineamento di auto in due pezzi
• Cofano serrato con la guarnizione della spirale-ferita
• Sedile posteriore integrale

Specifiche

• Progettazione di base: API 602, ANSI B16.34
• Capo a capo: Norma di VERVO
• Prova & ispezione: API-598
• Conclusione avvitata (NPT) a ANSI/ASME B1.20.1
• La saldatura dell'incavo si conclude a ASME B16.11
• La saldatura testa a testa si conclude a ASME B16.25
• Flangia dell'estremità: ANSI B16.5

Caratteristiche facoltative

• Acciaio fuso, acciaio legato, acciaio inossidabile
• Y-modello
• Porto pieno o porto regolare
• Gambo esteso o guarnizione sotto
• Cofano saldato o cofano del dispositivo di tenuta a pressione
• Dispositivo di bloccaggio su richiesta
• Fabbricazione alla NACE MR0175 su richiesta

CL150~CL600	Cofano di Bolt (BB), Riduca il porto (RP), fuori della vite e del giogo (OS&Y), flangiato (RF/RTJ)
Dimensione (NPS)		R.P	1/2	3/4	1	1-1/4	1-1/2	2
Faccia a faccia	CL150	L (Rf)	108	117	127	140	165	203
	CL300		152	178	203	216	229	267
	CL600		165	190	216	229	241	292
Diametro del volante		W	100	100	125	160	160	180
Altezza		H	170	172	207	228	270	320
Diametro del porto di flusso		d	10,5	13,5	17	22	28	34
Peso (Chilogrammo)	CL150	B.B	4,1	4,8	7,1	10	12,7	21
	CL300		4,8	6,7	10	14,5	18,3	25,2
	CL600		5,4	7,4	11	16	19,2	28,8
CL900~CL1500	Cofano di Bolt (BB), Riduca il porto (RP), fuori della vite e del giogo (OS&Y), flangiato (RF/RTJ)
Dimensione (NPS)		R.P	1/2	3/4	1	1-1/4	1-1/2	2
Faccia a faccia	CL900	L (RF)	216	229	254	279	305	368
	CL1500
Diametro del volante		W	100	100	125	160	160	180
Altezza		H	170	172	207	228	270	320
Diametro del porto di flusso		d	10,5	13,5	17	22	28	34
Peso (chilogrammi)	CL900	B.B	10,1	13	18,3	26	32,8	54
	CL1500

La dimensione ed i pesi sono per riferimento soltanto e conforme a cambiamento senza preavviso.

1. Per più dimensione o informazioni dimensionali, contatti prego il nostro rappresentante.
