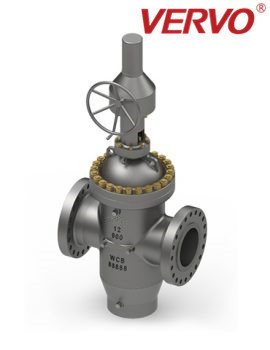

VERVO tramite le doppie valvole a saracinesca espandentesi del condotto sono fabbricati con un porto puntiglioso e con un otturatore di 2 pezzi (portone + segmento) progettato per un positivo, la bolla ha chiuso strettamente a monte e a valle sotto sia pressione differenziale bassa che alta. Il doppio blocco e la robustezza massima di scarico e del capacità sono caratteristica standard di questa progettazione del sedile.
Il foro regolare e continuo minimizza la turbolenza all'interno della valvola e quando nel posto vacante produce una perdita di pressione equivalente ad una parte di tubo della stessi lunghezza e diametro. I fronti del sedile sono fuori della corrente di flusso e quindi protetto dall'azione corrosiva del flusso.
I maiali e le ruspe spianatrici possono essere passati la valvola senza danno.
GAMMA DI PRODUZIONE
VERVOS tramite il condotto (T.C.)
Le valvole a saracinesca della lastra sono disponibili nelle dimensioni e nelle valutazioni di pressione come segue:
•Classe 150# da ″ 2 attraverso 64 ″
•Classe 300# da ″ 2 attraverso 64 ″
•Classe 600# da ″ 2 attraverso 64 ″
•Classe 900# da ″ 2 attraverso 48 ″
•Classe 1500# da ″ 2 attraverso 42 ″
•″ 2 della classe 2500# a 24 ″
NORME APPLICABILI
Le valvole a saracinesca della lastra aderiscono all'api 6D/api 6D ss e tutti i codici internazionali pertinenti:
•ASME B16.34
•ASME B16.25
•ASME B16.47
•La NACE MR01.75
•ASME VIII Div.1
MATERIALI DELLA VALVOLA
VERVOS tramite le doppie valvole a saracinesca espandentesi del condotto manufacturedusing una vasta gamma di materiali, dal acciaio al carbonio alle leghe, per complywith tutti i vizi possibili del ser (idrocarburi, leggermente altamente il corrosivo, la NACE, eccetera) e applications.ns, leggermente altamente ai andapplications del corrosivo, della NACE, eccetera).
APPLICAZIONI PRINCIPALI
•Al largo/applicazioni terrestri
•Doppio blocco ed applicazioni di scarico
•Applicazioni sottomarine
•Le ruspe spianatrici/maiale intrappola/lanciatori e ricevitori del maiale
•Produzione del gas e del petrolio/isolamento tation di transpor
•Isolamento verso l'alto del compressore
•Isolamento di Primar e critico y
| |
Principio di funzionamento
La doppia valvola a saracinesca espandentesi del condotto diretto comprende un'assemblea in due pezzi di forma incuneata che consiste di un portone e di un segmento. Il portone è attaccato e guidato da thestem e da un centralizzatore aiuta nella conservazione dell'assemblea di Portone-segmento fino a sigillare con espansione è richiesto. Il sigillamento positivo è raggiunto sia negli stati di alta che pressione bassa ampliando il portone ed il segmento fuori verso i sedili mentre in una posizione chiusa. |
| |
Portone completamente nel posto vacante
Completamente in un posto vacante, il segmento è movimento ascendente del ther incapace del offur ed il portone fa scorrere il upwardsalong l'angolo di cuneo del segmento, del portone espandentesi del boththe e del segmento. Il meccanismo del centralizzatore permette che il portone-Segmentassembly si espanda contro i sedili e protegga i fronti del theseat dalla linea flusso.
|
| |
Portone nell'eseguire posizione
Nella posizione corrente, il centralizzatore tiene insieme theassembly, impedendo il parente movementbetween il theGate ed il segmento e tenerli in una posizione neutrale fino ad espansione di sigillatura è richiesto. |
| |
Portone nella posizione completamente chiusa
Con il segmento incapace del movimento discendente del ther della pelliccia, a monte e a valle la sigillatura simultanea è meccanismo raggiunto del centralizzatore del whenthe permette che il Portone-segmento si espanda, sigillando contro entrambi i sedili. |
Caratteristiche del progetto
•Sigillamento positivo (capacità di miglioramento della tenuta della guarnizione aumentando la spinta del gambo)
•Tramite il condotto – perdita di pressione trascurabile
•Doppi blocco e emorragia per formances
•Doppia guarnizione (sia i sedili alti che a valle contribuiscono per garantire la guarnizione stretta)
•Bidirezionale (con la direzione di scorrimento preferita)
•Manutenibilità in-linea completa
•Adatto a tutti i tipi di liquidi
•Durata superiore del fronte di sigillatura del sur del sedile (metallo/sedili antiscivolosi)
•La parità ticularly ha indicato per il maiale intrappola l'isolamento
•Vasta gamma estremamente del operatingpressure e delle temperature
•Costruzione sicura constructionIntrinsically del fuoco estremamente robusto
CARATTERISTICHE PRINCIPALI
Sedili
I sedili sono carburo di tungsteno HVOF (combustibile di ossi di alta velocità) ricoperto di contatto metallo con metallo fra i sedili e portone. Seat affronta protetto dall'emersione che i fronti del sedile sono fuori della corrente di flusso e protettivo dall'azione corrosiva del gambo di flusso/guarnizione del gambo il gambo è progettato con una barra infilata di T permettendo i moti relativi del portone nell'ambito della linea pressione. La guarnizione del gambo utilizza le guarnizioni della grafite per assicurare l'integrità di sigillatura. Su richiesta un imballaggio di Chevron è disponibile. La guarnizione del gambo è fornita di un anello di lanterna e può essere fornita della valvola adatta e stempacking secondar dell'iniezione di y del rilascio (caratteristiche facoltative).
progettazione Fuoco-sicura
VERVO tramite la valvola a saracinesca espandentesi del condotto isavailable nell'api 6FA fuoco-ha provato la progettazione. Fuoco-testshave testimoniato e cer tified dai independentauthorities. Il fuoco di VERVO ha collaudato le valvole a saracinesca offre la resistenza più thehighest contro fuoco. La guarnizione del corpo è guarnizione o Ring Joint arrotolata aspiral/BX secondo il ser della valvola vice e che valuta e la guarnizione del gambo è adie/ha formato l'imballaggio della grafite di /braided. il tification di cer delle Fuoco-prove è disponibile e può essere richiesta del providedupon.
Doppi blocco & emorragia
Il doppio blocco e la capacità di scarico è un featureof standard VERVO tramite il portone espandentesi Valves.With che del condotto la valvola completamente si è chiusa e pressione da entrambi i lati, è possibile sanguinare la pressione dal bodycavity controllare l'integrità della guarnizione del sedile.
Doppio isolamento
Questa caratteristica è ottenuta dal sigillamento della valvola isgranted non solo dalla linea la pressione ma anche con la forza di theexternal usata per chiudere la valvola (cioè positivesealing)
Completamente piggable
VERVO tramite il portone espandentesi del condotto aredesigned per essere completamente Piggable. Il canbe delle ruspe spianatrici e dei maiali passa la valvola senza alcun danneggiamento della struttura di theinternal della valvola.
Maintenace facile
VERVO attraverso il valvedesign espandentesi del portone del condotto minimizza e facilita il allowingfor di manutenzione le operazioni vice del ser da fare a meno di theremoval della valvola dalla linea.
Le parole chiavi di doppia valvola a saracinesca espandentesi del condotto diretto tramite la valvola a saracinesca di Exanding del doppio del condotto comprende un'assemblea in due pezzi di forma incuneata che consiste di un portone e di un segmento.
La valvola a saracinesca Alloy20, CN7M Gate Valve, la valvola a saracinesca DN50, la valvola a saracinesca di api 600, CN7M Gate Valve, la valvola a saracinesca a 2 pollici, la valvola a saracinesca CL300, la valvola a saracinesca del volante, rf ha flangiato valvola a saracinesca, la valvola a saracinesca puntigliosa, la valvola a saracinesca dell'acciaio fuso, la valvola a saracinesca di LCB, la valvola a saracinesca di LCC, la valvola a saracinesca CF8, la valvola a saracinesca di CF8M, la valvola a saracinesca 4A, la valvola a saracinesca 5A, valvola a saracinesca di ASME B16.34
